Autres moyens de mesure

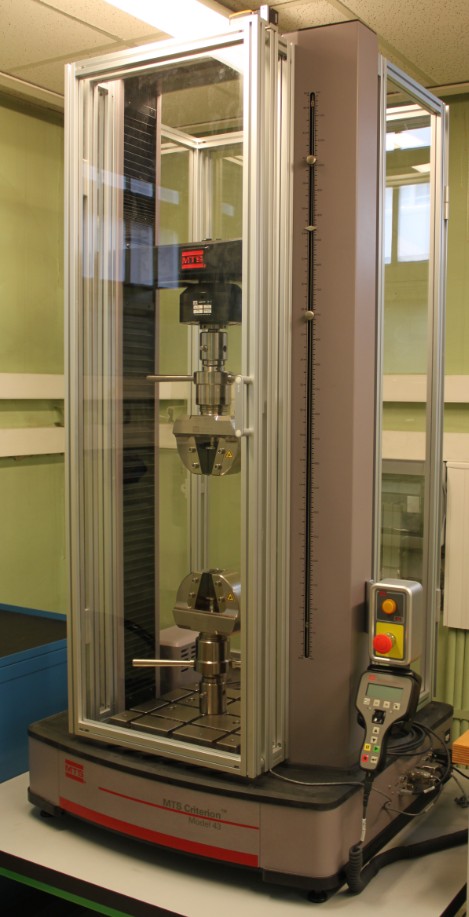

1) Machine de traction

Le LMSSC dispose d'un système d'essais électromécanique MTS Criterion Modèle C43.504 dont les capacités de charge vont de 100 N à 50 kN. La fréquence d'acquisition est de 1000 mesures par seconde possibles sur la force et le déplacement traverse.

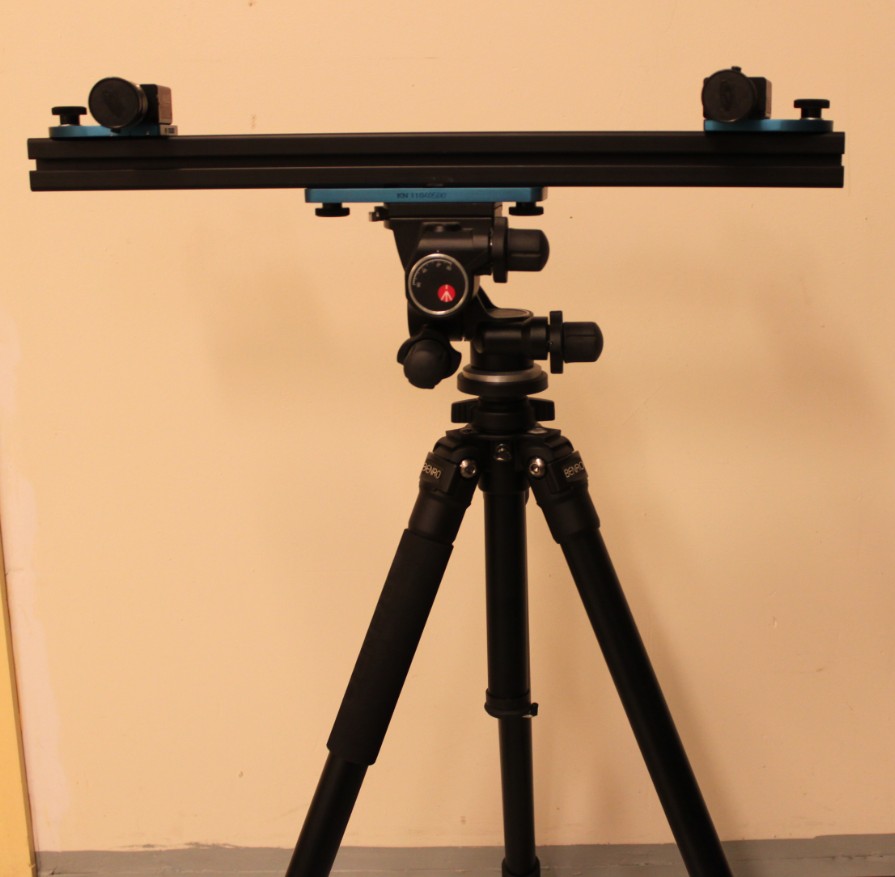

2) Système de mesure 3D de déplacement et de déformations en statique et dynamique par corrélation d'images

Matériel Description du matériel
Caméras 2 caméras monochromes 2 Mpixels (AVT Stingray F-201B) :
  • 1624 x 1234 x 4.4 µm²
  • capteur 9,0 x 7,1 mm
  • objectifs de précision 28 mm SKR
Éclairage
  • 2 spots halogènes 300/650 W
  • 2 spots Photobest LED 1500 W (8000 Lux à 1 m)
Acquisition & traitement
  • Boîtier d'acquisition 8 voies (connecteurs BNC, entrées analogiques différenctielles 16 bits)
  • Logiciel VIC-SNAP (+ module vibration pour VIC-SNAP)
  • Logiciel VIC-3D pour les analyses 3D (+ module FFT) et VIC-2D pour les analyses 2D
